Uvod u stroj

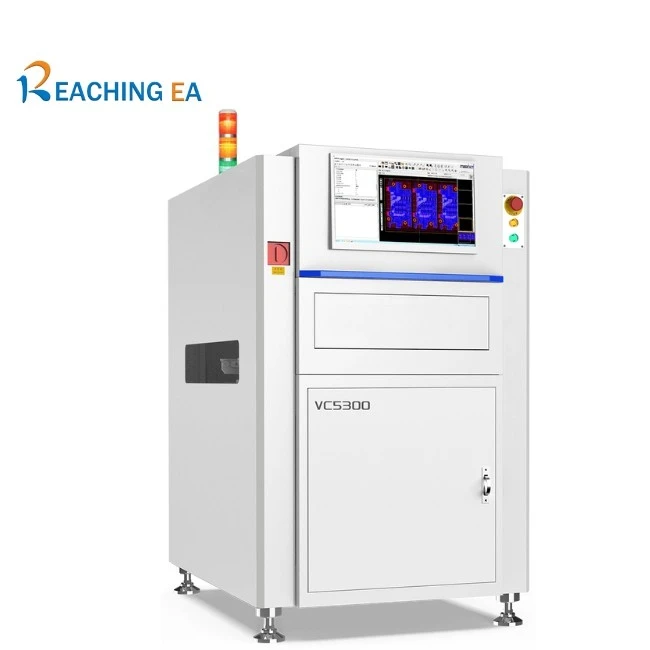

VC5000/VC5100/VC5300 Automatizirani sustav optičke inspekcije s konformnim premazom AOI sustav dizajniran je za visoko-preciznu inspekciju PCB-a sa slikanjem UV/bijelog svjetla, telecentričnim lećama i naprednom kontrolom pokreta. Omogućuje pouzdano otkrivanje debljine premaza, mjehurića, narančine kore, rupica i nedostataka komponenti, što ga čini idealnim za SMT proizvodne linije koje zahtijevaju brzu, točnu i stabilnu provjeru kvalitete konformnog premaza.
Ključne značajke
- Industrijska kamera visoke-razlučivosti od 5MP/12MP za preciznu inspekciju premaza
- Oslikavanje UV/bijelim svjetlom za konformnu prevlaku i provjeru komponenti
- Veliki FOV s telecentričnom lećom osigurava otkrivanje-bez izobličenja
- Podržava transport remenom ili-lancem; podesivi razmak PCB-a
- Senzor za mjerenje debljine s ponovljivošću od ±3 µm (opcija)
- Otkriva nedostatke premaza: nedovoljan premaz, višak premaza, mjehuriće, prskanje, rupice, narančinu koru itd.
- Podržava Ethernet, SEMI protokol i automatizirano podešavanje širine
- Velika brzina pregleda do 300–350 ms/FOV za -velike SMT linije
- Robustan trostruki{0}}zaštitni senzor debljine ljepila za preciznu kontrolu premaza
Rješenje proizvodne linije
Korištenjem UV optičkog snimanja, sustav ističe konformnu pokrivenost premazom i nedostatke s visokom jasnoćom. Precizno detektira višak premaza, sloj koji nedostaje, mjehuriće i površinska oštećenja, osiguravajući pouzdanu kontrolu kvalitete za procese konformnog premazivanja PCB-a.
Podržava programiranje prozora poligona za brzo stvaranje prilagođenih zona detekcije, omogućavajući brzu i točnu identifikaciju nepravilnih konformnih područja premaza za poboljšanu učinkovitost pregleda.
-Mjerenje debljine premaza u stvarnom vremenu omogućuje točnu,-nedestruktivnu inspekciju raznih konformnih premaza, poboljšavajući kontrolu kvalitete i pouzdanost proizvodnje.
Inspekcija mjehurića-pokretana umjetnom inteligencijom automatski detektira mjehuriće premaza pomoću velike, proizvodno{1}}obučene baze podataka. Sustav kontinuirano uči i poboljšava točnost, osiguravajući pouzdanu konformnu kontrolu kvalitete premaza.
|
Model opreme |
V C5000 / VC5000D |
V C5000XL / VC5000DL |
V C5100 / VC5300 |
V C5100XL / VC5300XL |
|
Sustav slike |
||||
|
Fotoaparat |
Industrijska kamera od 5MP / 12MP |
Industrijska kamera od 5MP / 12MP |
Industrijska kamera od 5MP / 12MP |
Industrijska kamera od 5MP / 12MP |
|
Rezolucija |
5 MP: 24 µm, 15 µm; 12 MP: 15 µm, 10 µm |
5 MP: 24 µm, 15 µm; 12 MP: 15 µm, 10 µm |
5 MP: 24 µm, 15 µm; 12 MP: 15 µm, 10 µm |
5 MP: 24 µm, 15 µm; 12 MP: 15 µm, 10 µm |
|
FOV |
37*30 mm (5 MP 15 µm); 60*45 mm (12MP 15µm) |
37*30 mm (5 MP 15 µm); 60*45 mm (12MP 15µm) |
50*50~510*510mm |
50*50~650*610 mm |
|
Objektiv |
Telecentrična leća |
Telecentrična leća |
Telecentrična leća |
Telecentrična leća |
|
Rasvjeta |
UV svjetlo + RGBW / UV svjetlo (opcionalno) |
UV svjetlo + RGBW / UV svjetlo (opcionalno) |
UV svjetlo + RGBW |
UV svjetlo + RGBW |
|
Struktura pokreta |
||||
|
Pokret X/Y |
AC servo |
AC servo |
AC servo |
AC servo |
|
Podešavanje širine |
Automatski |
Automatski |
Automatski |
Automatski |
|
Vrsta prijevoza |
Remen (valjak nije obavezan) |
Remen (valjak nije obavezan) |
Remen (valjak nije obavezan) |
Remen (valjak nije obavezan) |
|
Smjer utovara ploče |
Lijevo→Desno ili Desno→Lijevo |
Lijevo→Desno ili Desno→Lijevo |
Lijevo→Desno ili Desno→Lijevo |
Lijevo→Desno ili Desno→Lijevo |
|
Fiksna tračnica |
Prva željeznica |
Prva željeznica |
Prva željeznica |
Prva željeznica |
|
Operativni sustav |
Win10 |
Win10 |
Win10 |
Win10 |
|
Komunikacija |
Ethernet, SMEMA |
Ethernet, SMEMA |
Ethernet, SMEMA |
Ethernet, SMEMA |
|
Konfiguracija hardvera |
||||
|
Zahtjevi za napajanje |
Jednofazni 220V, 50/60Hz, 5A |
Jednofazni 220V, 50/60Hz, 5A |
Jednofazni 220V, 50/60Hz, 5A |
Jednofazni 220V, 50/60Hz, 5A |
|
Potreba za zrakom |
0,4–0,6 MPa |
0,4–0,6 MPa |
0,4–0,6 MPa |
0,4–0,6 MPa |
|
Visina transportne trake |
900±20 mm |
900±20 mm |
900±20 mm (740±20 po izboru) |
900±20 mm (740±20 po izboru) |
|
Težina opreme |
VC5000: 850 kg; VC5000D: 900 kg |
VC5000XL: 900 kg; VC5000DL: 950 kg |
VC5100: 850 kg; VC5300: 900 kg |
VC5100XL: 900 kg; VC5300XL: 950 kg |
|
Dimenzije opreme |
L935*D1360*H1750 mm |
L1175*D1360*H1750 mm |
L1045*D1470*H1600mm |
L1200*D1470*H1600mm |
|
Veličina |
VC5000: 50*50~510*510 mm |
VC5000XL: 50*50~675*510 mm |
50*50~510*510mm |
50*50~650*610 mm |
|
PCB veličina |
||||
|
PCB težina |
Manje od ili jednako 3 kg (pojas), manje od ili jednako 15 kg (valjak) |
Manje od ili jednako 3 kg (pojas), manje od ili jednako 15 kg (valjak) |
Manje od ili jednako 6 kg (pojas), manje od ili jednako 20 kg (valjak) |
Manje od ili jednako 6 kg (pojas), manje od ili jednako 20 kg (valjak) |
|
Debljina |
0,4–6 mm |
0,4–6 mm |
0,4–6 mm |
0,4–6 mm |
|
Klirens |
Gornji dio 25–110 mm, donji dio 4 mm |
Gornji dio 25–110 mm, donji dio 4 mm |
Gornji dio 25–80 mm, donji dio 25–80 mm |
Gornji dio 25–80 mm, donji dio 25–80 mm |
|
Stezni rub |
3,0 mm (remen), 5,0 mm (valjak) |
3,0 mm (remen), 5,0 mm (valjak) |
3,0 mm |
3,0 mm |
|
Dodatna oprema po izboru |
||||
|
Senzor debljine |
Trostruki-zaštitni senzor debljine ljepila |
Trostruki-zaštitni senzor debljine ljepila |
Trostruki-zaštitni senzor debljine ljepila |
Trostruki-zaštitni senzor debljine ljepila |
|
Raspon mjerenja debljine |
45–600µm |
45–600µm |
45–600µm |
45–600µm |
|
Ponovljivost |
±3µm |
±3µm |
±3µm |
±3µm |
|
Točnost |
±5µm |
±5µm |
±5µm |
±5µm |
|
Inspekcijske kategorije |
||||
|
Premazivanje |
Bez premaza, Nedovoljan premaz, Višak premaza, Mjehurići, Prskanje, Narančina kora, Rupice |
|||
|
komponenta |
Izbočina, oštećenje, nedostatak itd. |
Izbočina, oštećenje, nedostatak itd. |
Izbočina, oštećenje, nedostatak itd. |
Izbočina, oštećenje, nedostatak itd. |
|
Brzina pregleda |
200–250 mm/s po vidnom polju |
200–250 mm/s po vidnom polju |
300–350 mm/s po vidnom polju |
300–350 mm/s po vidnom polju |
Podaci o proizvodu služe samo kao referenca. Molimo kontaktirajte nas za potvrdu najnovijih informacija.
